Abbildung ähnlich

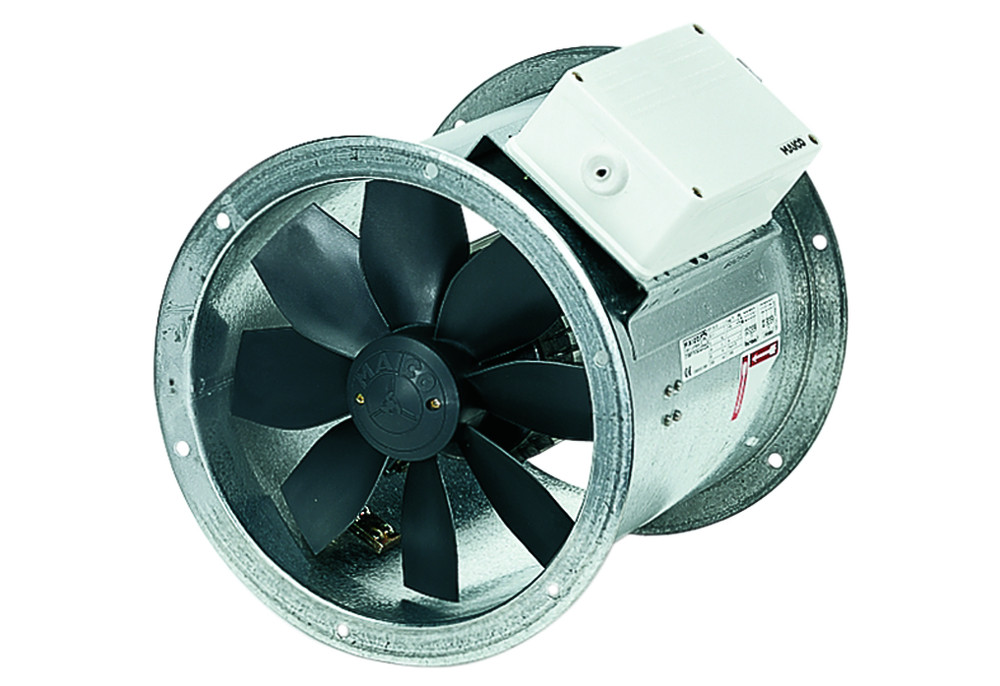

Maico Axial-Rohrventilator EZR 20/2 B
10006268
99503
auf Anfrage
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Zubehörempfehlung für Sie:
Maico Hygrostat HY 230 I 11237658 99503
Maico Hygrostat HY 230 11237659 99503
Maico Thermostat TH 10 10007300 99503
Maico Thermostat TH 16 10007301 99503
Maico Verschlussklappe AS 20 10006511 99503
Maico Verschlussklappe, manuell RS 20 10006519 99503
Maico Stellmotor MS 2 10006527 99503
Maico Innengitter IG 20 10006619 99503
Maico Schutzgitter, Metall SG 20 10006633 99503
Maico Schutzgitter, Kunststoff SGK 20 10006642 99503
Maico Ansaugdüse AD 20 10006835 99503
Maico Elastischer Verbindungsstutzen ELA 20 10006987 99503
Maico Elastische Manschette EL 20 10007007 99503
Maico Gegenflansch GF 20 10007039 99503
Maico Gegenstutzen GS 20 10007048 99503
Maico Befestigungsfuss FU 20 10007057 99503
Maico Schwingungsdämpfer GP 10 10007074 99503
Maico Wendeschalter UWK 1 10007265 99503
Maico 5-Stufenschalter ESS 20 10007289 99503
Maico Stufen- 10007326 99503
Maico Wendeschalter W 1 10007327 99503
Maico Wendeschalter WU 1 10007328 99503
Maico Drehschalter DS 10 10007333 99503
Maico Haupt-, Reparaturschalter HS 3, 10007334 99503
Maico Schütz US 16 T 10007348 99503
Maico 5-Stufentransformator TRE 0,6-2 10828323 99503
Maico 5-Stufentransformator TRE 1,6 S-2 10828332 99503
Maico Luftstromwächter LW 9 10007318 99503
Beschreibung
Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54. Einbau in jeder Lage möglich. Motor: Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Wechselstrommotor: Typenreihe EZR. Bemessungsspannung 230 V, 50 Hz. Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten. Thermischer Überlastungsschutz serienmäßig. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: EZR 20/2 B, Fördervolumen: 1100 m3/h, Drehzahl: 2850 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 65 W, INenn: 0,3 A, IMax: 0,51 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: nein, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 5,9 kg, Nennweite: 200 mm, Breite: 254 mm, Höhe: 317 mm, Tiefe: 240 mm, A: 213 mm, B: 240 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gleichstrommotor: false
Merkmale
| Nennweite | 200 |
| Ventilator ausschwenkbar | Nein |
| Netzfrequenz | 50 |
| Nennleistung [W] | 65 |
| Werkstoff des Gehäuses | Stahlblech |
| Fördermitteltemperatur [°C] | 60 |
Varianten
Maico Axial-Rohrventilator EZR 20/2 B 10006268 99503
Für Preis und Lagerbestand bitte einloggen / registrieren
auf Anfrage
je 1 STK
|
||
Maico Axial-Rohrventilator EZR 25/4 D 10006270 99503
Für Preis und Lagerbestand bitte einloggen / registrieren
auf Anfrage
je 1 STK
|
||
Maico Axial-Rohrventilator EZR 30/4 B 10006277 99503
Für Preis und Lagerbestand bitte einloggen / registrieren
auf Anfrage
je 1 STK
|
||
Maico Axial-Rohrventilator EZR 30/6 B 10006276 99503
Für Preis und Lagerbestand bitte einloggen / registrieren
auf Anfrage
je 1 STK
|
||
Maico Axial-Rohrventilator EZR 35/4 B 10006286 99503
Für Preis und Lagerbestand bitte einloggen / registrieren
auf Anfrage
je 1 STK
|
Angaben zur Marke
Maico
