Abbildung ähnlich

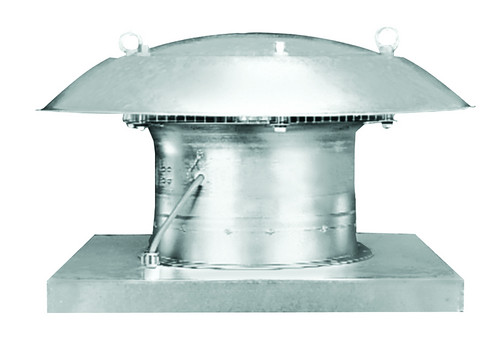

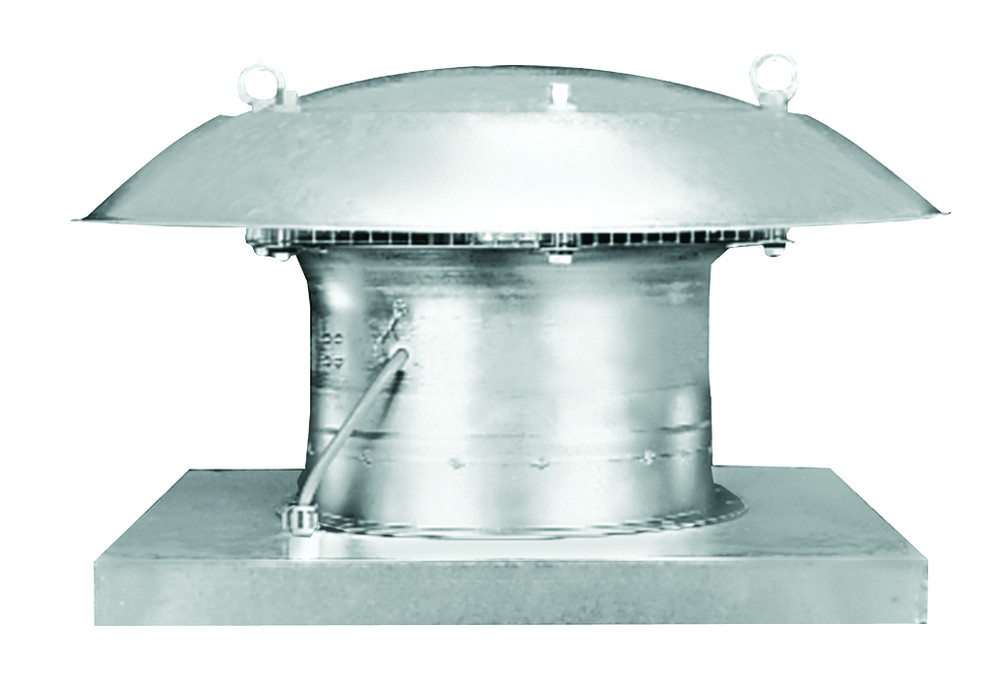

Maico Axial-Dachventilator EZD 50/6 B
10006361
99503
auf Anfrage
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Zubehörempfehlung für Sie:
Maico Hygrostat HY 230 I 11237658 99503
Maico Hygrostat HY 230 11237659 99503
Maico Thermostat TH 10 10007300 99503
Maico Thermostat TH 16 10007301 99503
Maico Stellmotor MS 8 10006550 99503
Maico Stellmotor MS 8 P 10006551 99503
Maico Schutzgitter, Metall SG 50 10006639 99503
Maico Ansaugdüse AD 50 10006841 99503
Maico Sockelschalldämpfer SD 50 10006908 99503
Maico Elastischer Verbindungsstutzen ELA 50 10006995 99503
Maico Elastische Manschette EL 50 10007013 99503
Maico Gegenflansch GF 50 10007045 99503
Maico Gegenstutzen GS 50 10007054 99503
Maico Dachsockel für Flachdächer SO 50 10007113 99503
Maico Dachsockel für Schrägdächer SDS 50 10007127 99503
Maico Dachsockel SOWT 50 10007135 99503
Maico Wendeschalter UWK 1 10007265 99503
Maico 5-Stufenschalter ESS 20 10007289 99503
Maico Wendeschalter W 1 10007327 99503
Maico Wendeschalter WU 1 10007328 99503
Maico Drehschalter DS 10 10007333 99503
Maico Haupt-, Reparaturschalter HS 3, 10007334 99503
Maico Schütz US 16 T 10007348 99503
Maico Jalousie-Regelklappe für Stellmotor JRE 50, DN 500 10828301 99503
Maico 5-Stufentransformator TRE 1,6-2 10828324 99503
Maico 5-Stufentransformator TRE 1,6 S-2 10828332 99503
Maico Luftstromwächter LW 9 10007318 99503
Beschreibung
Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (.../E). Thermischer Überlastungsschutz serienmäßig. Wechselstrommotor: Typenreihe EZD. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ../B und ../D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. Ventilatoren ../E: Spaltpolmotoren, nicht reversierbar. Schutzart EZD... D und ... E IP 54. Schutzart EZD... B IP 55. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: EZD 50/6 B, Fördervolumen: 4040 m3/h, FördervolumenNenn: 2560 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 55 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 945 1/min - im opt. Wirkungsgrad, Drehzahl: 947 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 245 W / im opt. Wirkungsgrad, INenn: 1,1 A / im opt. Wirkungsgrad, IMax: 1,3 A, Schutzart: IP 55, Wärmeklasse: B, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Gewicht: 39,7 kg, Nennweite: 500 mm, Breite: 940 mm, Höhe: 940 mm, Tiefe: 420 mm, A: 800 mm, B: 940 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 30,1 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 40,3, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,245 kW / 4350 m3/h / 61 Pa, nBEP: 945 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 79 dB(A)
Merkmale
| Nennweite | 500 |
| Nennleistung [W] | 245 |
| Netzfrequenz | 50 |
| Werkstoff des Gehäuses | Stahlblech |
| Schutzart | IP55 |
| Selbsttätige Verschlussklappe integriert | Nein |
| Korrosionsschutz | verzinkt |
| Typ | EZD 50/6 B |
| Fördermitteltemperatur [°C] | 60 |
