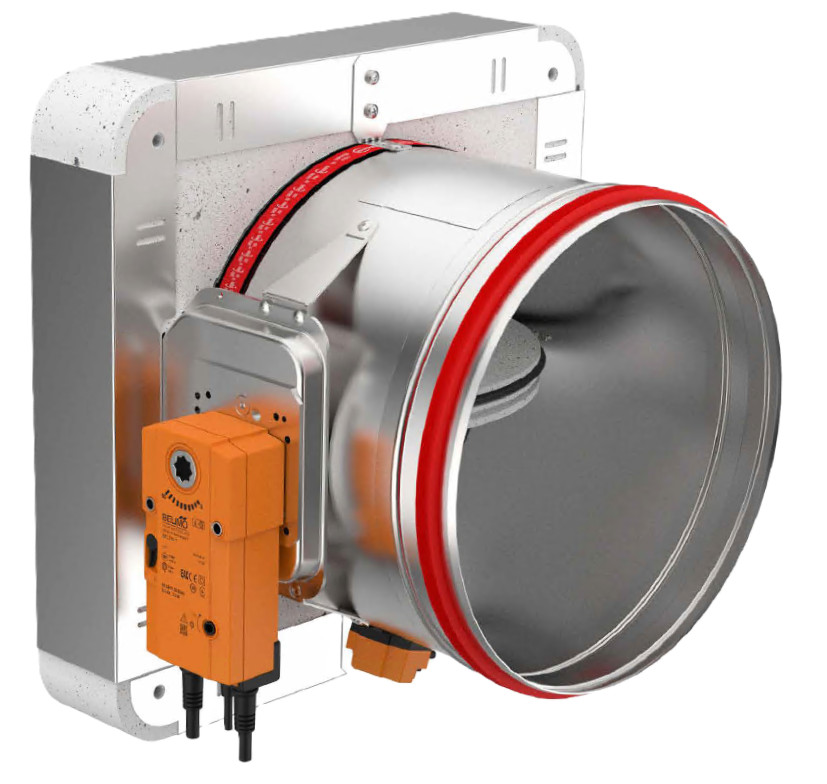

Abbildung ähnlich

Brandschutzklappe NW 100, mit Anbaurahmen MF1, 24V Belimo Federrücklaufantrieb

Artikelnummer: 12008114 Lieferanten-Type: 99603

auf Anfrage

je 1 STK

Für Preis und Lagerbestand bitte einloggen / registrieren

Menge STK

Nennweite

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STK
Bestellschritt	1 STK

Beschreibung

Klimaoprema runde Brandschutzklappen Serie FDC

Die Brandschutzklappen sind zur Abschottung von Luftleitungsdurchdringungen zwischen Brandabschnitten bestimmt. Sie bestehen aus einem Gehäuse, dem feuerbeständigem Klappenblatt und der Auslösevorrichtung.
Das Gehäuse, die Wellen und die Schubstange werden aus verzinktem Stahlblech gefertigt. Das Klappenblatt besteht aus Spezialisolierstoff und ist in Messingbuchsen gelagert. Alle Dichtungen bestehen aus Polyurethan und Elastomer
- Leckluftmenge bei geschlossenem Klappenblatt nach EN 1751, Klasse 3
- Gehäuse-Leckluftstrom nach EN 1751, Klasse C
- Brandschutzklappe kann mit einer thermischen Sicherung mit 72°C oder 95°C Auslösetemperatur ausgestattet werden

Andere Gehäusematerialien auf Anfrage:
Stahl verzinkt mit Pulverbeschichtung
Rostfreier Stahl
Rostfreier Stahl mit Pulverbeschichtung
Brandschutzklappen für explosionsgefährdete Bereiche sind ebenfalls erhältlich (weitere Informationen siehe FD-Ex Katalog)

Merkmale

Nennweite	100
Variante	Federrücklaufmotor 24V
Montagerahmen	Anbaurahmen
Gewicht	7.3
freier Querschnitt	0.005
Länge	380 mm
Max. Umgebungstemperatur	50 °C
Min. Umgebungstemperatur	-20 °C
Max. Druck	1000 Pa
Zeta-Wert	1.759
Max. Luftgeschwindigkeit	12 m/s
Nennspannung	24 V
Auslösetemperatur	72 °C
Typ	FDC25
Material	Stahl verzinkt
Nennspannungsart	AC/DC
Endlagenschalterschalter	AUF/ZU integriert im Motor
