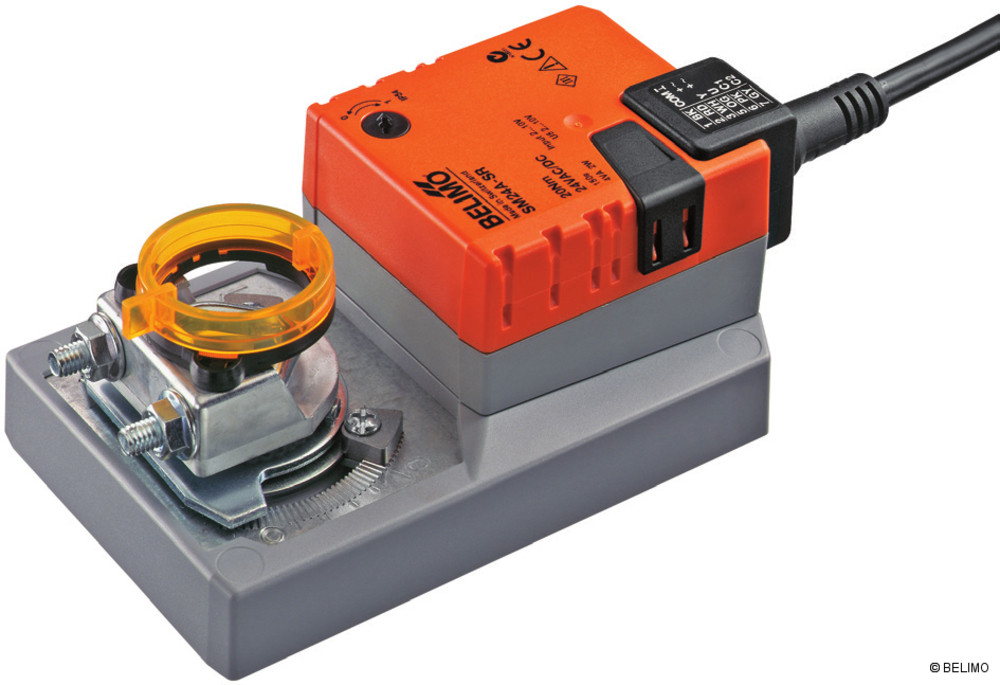

Abbildung ähnlich
Belimo Klappenantrieb, stetig, AC/DC 24 V, 20 Nm SM24A-SR
10003391
99504
auf Anfrage
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung
Belimo Drehantrieb SM24A-SR
Stetiger Klappenantrieb für das
Verstellen von Klappen in der
technischen GebäudeausrÜstung
Stetiger Klappenantrieb für das
Verstellen von Klappen in der
technischen GebäudeausrÜstung
- Klappengrösse bis ca. 4m²
- Nenndrehmoment 20 Nm
- Nennspannung AC/DC 24 V

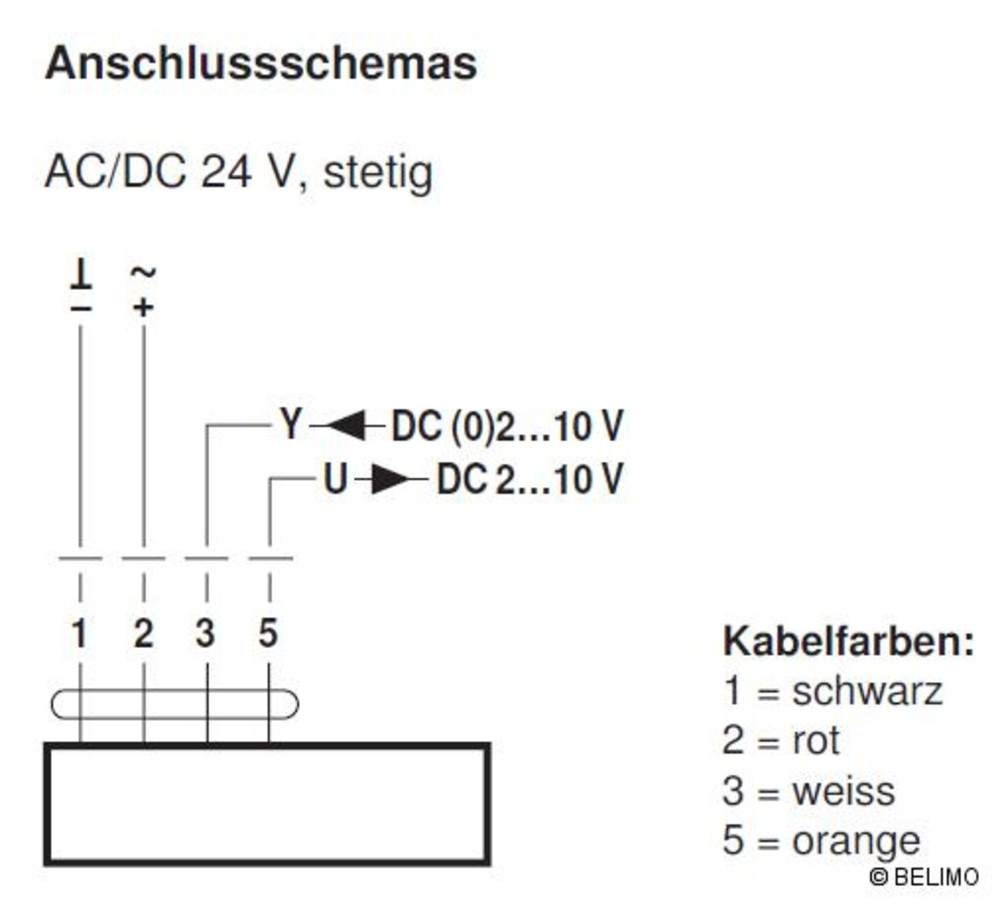

- Ansteuerung stetig DC (0)2...10 V
- StellungsrÜckmeldung dC 2...10 V
Merkmale
| Schutzart | NEMA 2 |
| Ansteuerungsart | STETIG DC 0....10V |
| Antriebsleistung | 20 Nm |
| für Klappen bis | 4.00 m² |
| Gewicht [kg] | 1.1 |
| Nennfrequenz [Hz] | 50 |
| Nenndrehmoment [Nm] | 20.000000 |
| Nennspannung [V] | 24 |
| Bemessungsstoßspannung [kV] | 0.8 |
| Max. Umgebungstemperatur [°C] | 50 |
| Max. Leistung [W] | 4 |
| Min. Umgebungstemperatur [°C] | -30 |
| Zertifizierung | IEC/EN 60730-1 und IEC/EN 60730-2-14 |
| Max. Umgebungsluftfeuchtigkeit (nicht kondensierend) [%] | 95 |
| Sollwert Ansteuerung | Ja |
| Drehantrieb | Ja |
| Laufzeit [s] | 150s / 90° |
| Stellungsanzeige | Ja |
| Typ | SM24A-SR |
| Nennspannungsart | AC/DC |
| 2-10V Eingang | Ja |
| 2-10V Ausgang | Ja |
| Handbetrieb möglich | Ja |
| Parallelbetrieb möglich | Ja |
| Drehrichtung - Drehfeld | wählbar |
| Schutzklasse | III |

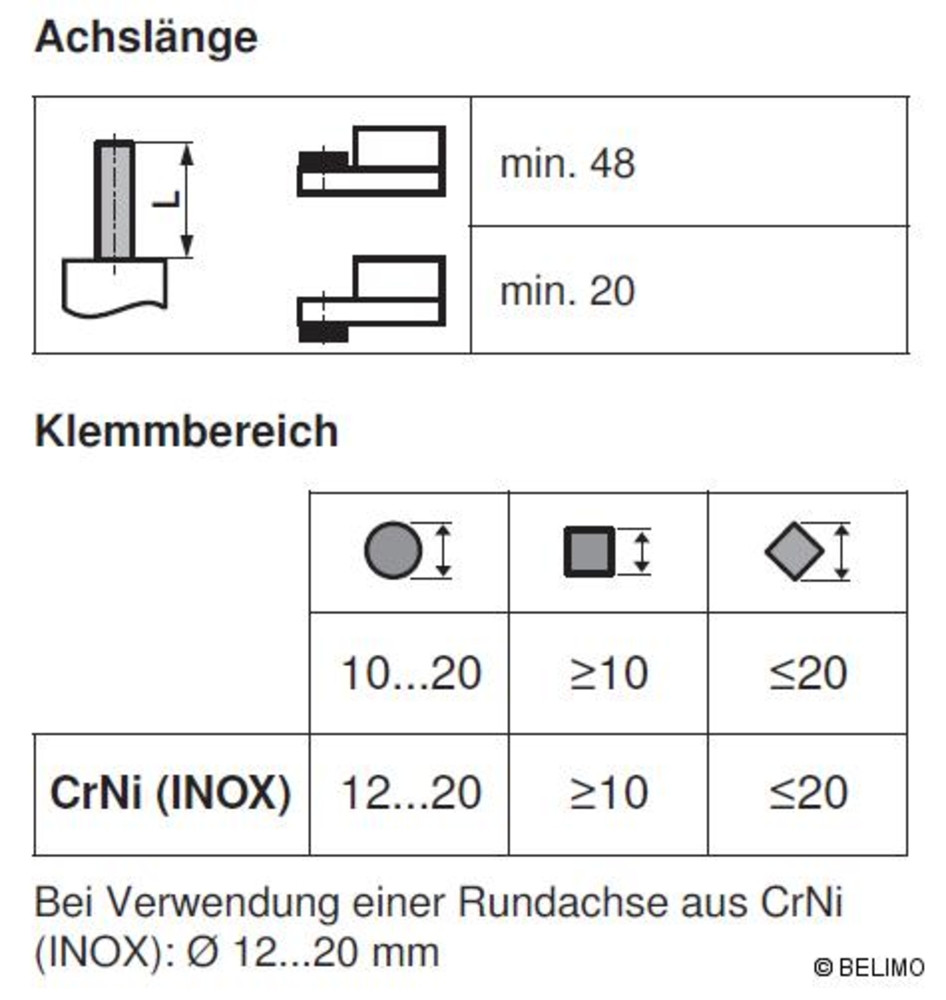

| Achsmitnahme | Universalklemmbock kehrbar 10...20 mm |
Anhänge
Datei
(belimo_10003391_drehantrieb_sm24a-sr_sm24a-sr_be-drehantrieb-sm24a-sr_do_db_10.pdf, 382.79 KB)
